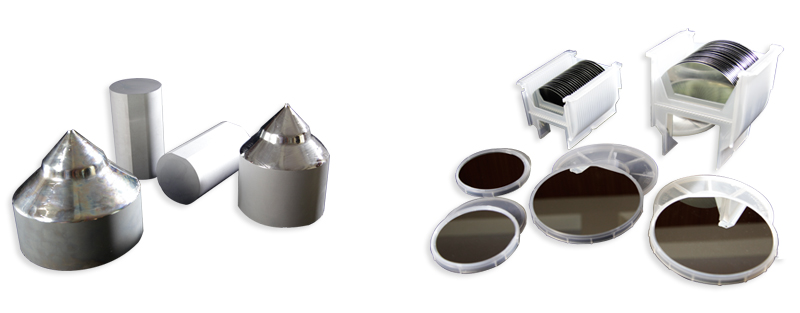

      太陽能鍺晶片

      公司能夠研發擁有自主知識產權的4英寸和6英寸VGF法單晶生長爐,建成了4英寸和6英寸VGF法“零位錯”太陽能電池用鍺單晶片生產線。

      We invented 4’’ & 6’’ VGF monocrystal furnace with independent intellectual property right, and set up a production line of 4’’ & 6’’ zero EPD VGF germanium wafer producing line.


      鍺晶片技術規格

         生長方法

        Growth Method

         VGF

        摻雜類型

        Dopant

        P型:鎵

        p-type: Ga

        N型:砷

        n-type: As

        晶片形狀

        Wafer Shape

        圓形(尺寸2、3、4、6英寸)

        Round (DIA: 2’’, 3’’, 4’’6")

        晶向

        Surface Orientation *

        (100)±0.5°

        * Other Orientations maybe available upon request

          其他晶向要求可根據客戶需求加工

        電阻率

        Resistivity  (Ω.cm)

        根據客戶要求

        As Required

        位錯

        Etch Pitch Density (cm2)

        ≤ 300

        厚度

        Thickness (μm)

        175±25(或根據客戶要求)

        175±25 (or as required)

        TTV [P/P] (μm)

        ≤ 10

        WARP (μm)

        ≤ 15

        IF** (mm)

        32.5±1

        **If needed by customer

            根據客戶需要

        主面拋光

        Surface

         E/E, P/E, P/G
